1-8 Kanal TDA2050 Veya TDA2030 Yükseltilebilir Ses Amfi Devresi
8 Kanal 1 x 8 Amfi Ses Devresi Kartı (*Boş PCB Kart)
PCB Özellikleri

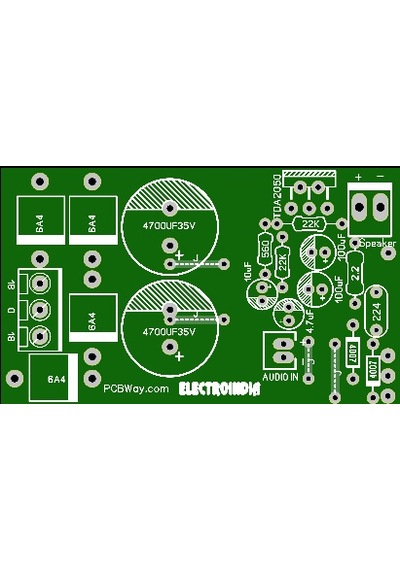

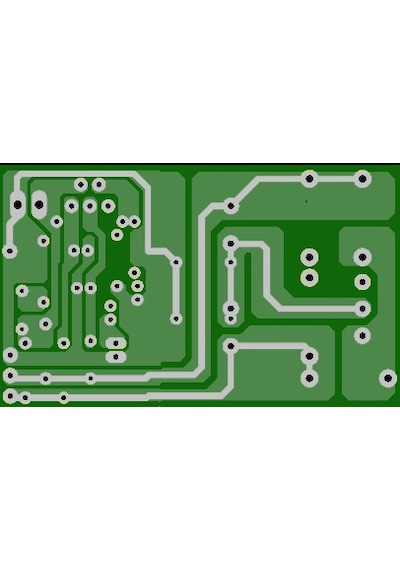

Büyük Kart 1 Adet
2 Katman PCB 45 x 75 mm FR-4, 1.6 mm, 1oz, PCB Yüzey Bitirme: HASL with lead - Kurşunlu

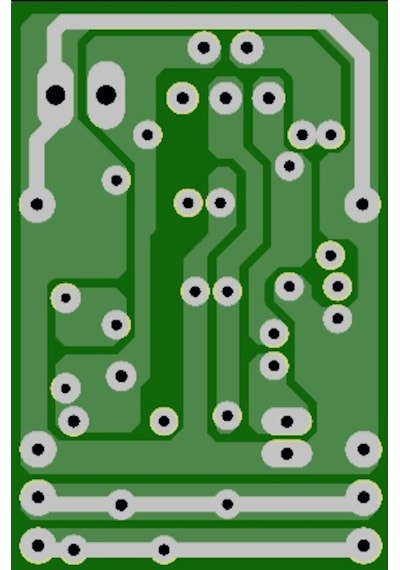

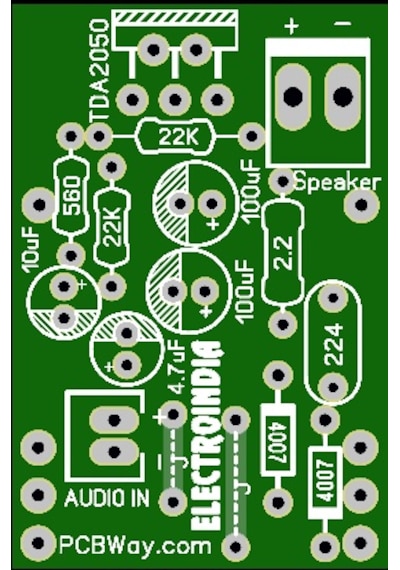

Küçük Kartlar 7 Adet
2 Katman PCB 45 x 30 mm FR-4, 1.6 mm, 1oz, PCB Yüzey Bitirme: HASL with lead - Kurşunlu
**NOT**
1-8 kanal amfi devresi çoklamalı set olarak yani takım olarak satılmaktadır.
Bu ses amplifikatörü devre kartı projesi ile 8 kanala kadar beslemeli olarak kaliteli ses çıkışı elde edebilirsiniz.
TDA2050 veya TDA2030 yükseltilebilir seçenekleriyle 8 farklı hoparlör üzerinden ses çıkışı alabilirsiniz.
Tek kanaldan sekiz kanala kadar yükseltilebilen amfi devre kartı projesinin özellikleri.
Çoklamalı olarak 1-8 kanal arası yükseltme seçenekli amfi ses devresi projesinde elektrik besleme gerilimi olarak 12-0-12 volt 5 AMP trafo gücü kullanılmalıdır.
1-8 Kanal TDA2050 / TDA2030 Yükseltilebilir Ses Amfi Devresi Malzeme Listesi
2 Adet Kondansatör 100 uF 25V
1 Adet Kondansatör 10UF 25V
1 Adet Kondansatör 4.7 uF 50V
2 Adet Kondansatör 4700UF 25V
1 Adet Kapasitör 0.22uf = 224
1 Adet Konnektör - Vidalı Terminal 3 Pim (5 mm aralıklı)
1 Adet Konnektör 2 Pim (2,54 mm)
1 Adet BKonnektör 2 pim (3.96mm)
2 Adet Diyot 1N4007
4 Adet Diyot 6A4
1 Adet IC TDA2050
1 Adet Direnç 1/2 Watt 2.2 OHM
2 Adet Direnç 1/4 Watt 22K
1 Adet Dirençler 1/4 Watt 560 OHM
4 Adet Jumper
Bu projeyi yapmak istiyorsanız aşağıda yer alan lütfen ürün tanıtım ve malzeme montaj kullanım videosunu dikkatle izleyiniz.
https://youtu.be/e1vRLA-YGr4
**Lütfen video linkini web tarayıcınızda tümünü kopyalayarak "yeni sekmede" aç seçeneği ile açınız.
