McAlpine Junior Maxi 70lik 100lük Atık Pis Su Hava Alma Valfi Kokusuz Otomatik Havalık Şapkası Cihazı
Mcalpine
YapıServis
10.0
Mağazaya Sor
Mağaza en kısa sürede size dönüş yapacaktır.
Mesajlarınıza Soru ve Cevaplarım alanından ulaşabilirsiniz.
Ürün Detayları
Bu içerik YapıServis mağazası tarafından hazırlanmıştır.
McAlpine Junior Maxi 70lik 100lük Atık Pis Su Hava Alma Valfi Kokusuz Otomatik Havalık Şapkası Cihazı
Junior Maxi HC47-30
Pis su hatları için otomatik hava alma valfi
Ø70 mm / Ø100 mm boru çaplarına uygundur
1993'ten beri YapıServis güvencesi ile..
Firmamız McAlpine resmi Türkiye distribütörüdür.
Junior Maxi HC47-30 nedir? Uygulama alanları nerelerdir?
Junior Maxi HC47-30 bina atık su borularına uygulanan bir hava alma valfidir (otomatik hava alma şapkası olarak da adlandırılmaktadır). Junior Maxi HC47-30 ve diğer McAlpine valfleri ile oluşturulan McAlpine aktif havalık sistemi havalık boruları ile oluşturulan geleneksel havalık sisteminin TS EN 12056 standardı ile onaylanmış alternatifidir. McAlpine hava alma valfleri boru içine hava akışına izin verir ancak havanın (ve kokunun) boru dışına çıkmasına izin vermez; bu sayede havalık boru uçları bina içinde bırakılabilir, bina dışına çıkarılmasına ihtiyaç kalmaz. Junior Maxi HC47-30 paket içinde bulunan kauçuk adaptör contası sayesinde Ø70 mm ve Ø100 mm borulara uygulanabilir. Ø75 mm - Ø110 mm arasındaki diğer boru çaplarına uygulama ile ilgili “Junior Maxi HC47-30 montajı nasıl yapılır, kendim uygulayabilir miyim?” bölümünü inceleyiniz.
Junior Maxi HC47-30 tipik uygulama alanları:
-Pissu kolon borusu (ana iniş borusu)
-Sıra tuvalet, sıra duş vb. yüksek su yüküne maruz kalan yatay pis su boru hatları ve şiddetli negatif basınç oluşması beklenen boru noktaları
Junior Maxi HC47-30 nasıl çalışır?
Bina atık su hatlarına deşarj olan sular boru içinde negatif basınca (vakumlama,emme) neden olabilmektedir.
Boru içinde oluşan negatif basınç (emme kuvveti) lavabo sifonu, yer süzgeci, duş kanalı vb. tesisatların su perdelerinin eksilmesine ve yok olmasına sebep olabilir.
McAlpine hava alma valfleri tesisat ünitelerinde bulunan koku perdelerinin (‘S’, sifon, su perdesi, koku fermatürü) bu emme kuvveti nedeniyle eksilmesini önlemek için tasarlanmıştır. Sifonlardaki su perdesi muhafaza edildiğinde atık su borularından kötü koku, virüs, bakteri ve zararlı gazların iç mekanlara sızması engellenir. Boru içinde negatif basınç (vakumlama) oluştuğunda Junior Maxi HC47-30 içindeki valf açılır ve sistem içine hava girmesine izin verir. Boru içindeki basınç normale döndüğünde valf kapanır, kötü koku ve zararlı gazların iç mekana geçmesine engel olur.
Binamızın yaşam mahallerinde zaman zaman lağım kokusu oluşuyor, McAlpine valflerini uygularsak sorun çözülür mü?
Hava alma valfi atık su boruları içindeki kokuyu emen veya yok eden bir cihaz değildir; pis su hatlarında zaman zaman oluşan vakumlamayı dengeleyerek sifonlardaki koku perdelerinin korunmasına yardımcı olurlar. Tesisat ünitelerinin su perdeleri muhafaza edilebildiğinde atık su boruları ile iç mekan arasında hava sızdırmaz bir bariyer oluşturulur. Hava alma valfleri bu işlevleriyle kötü kokunun önlenmesinde dolaylı bir etki sağlamaktadırlar. Ancak, binanızdaki atık su kokusunun birçok başka sebebi de olabilir. Öncelikle sorunun nedeni tespit edilmelidir.
Aşağıdakilerden birini gözlemliyorsanız pis su borularınızda vakumlama problemi olabilir:
Süzgeç ve sifonlarınızın içindeki koku perdelerini su ile doldurduğunuzda hava sızdırmaz su perdesi oluşuyor ancak çok kısa bir süre sonra kendiliğinden yok oluyorsa,
Herhangi bir tesisatın sifonundan gurultu, fokurdama sesi geliyorsa,
Herhangi bir tesisatın sifonundaki suyun zaman zaman dalgalandığını gözlemliyorsanız,
Bu durumda boruların uygun noktalarına hava alma valfi uygulanması ile vakumlama dengelenebilir ve koku perdelerinin vakumlanmasının önüne geçilebilir. Su ile dolu olarak muhafaza edilebilen koku perdeleri kokunun iç mekana geçişini engelleyecektir.
Dairemde vakumlama nedeniyle sifonlar boşalıyor ve ana atık su iniş borumuza Junior Maxi HC47-30 uygularsak sorun çözülür mü?
Atık su havalık sistemleri TS EN 12056 standardı doğrultusunda tasarlanır,her binanın borulama sistemi ve su deşarj yükü doğrultusunda farklı havalık ihtiyacı doğar. Ancak, eski binalarda proje üzerinden hesaplama mümkün olmadığından yaşanan problemlerin çözümünde daha çok pratik bilgiler ve bazen de deneme yanılma yöntemi uygulanmak durumundadır.
Vakumlama problemi sadece ana iniş borusunda mevcut ise 10 kat altındaki bir binada genellikle 1 adet Junior Maxi HC47-30’un pis su kolonu ucuna uygulanması sorunu çözecektir.
Ancak, vakumlama problemi bazen yatay hatlarda da oluşmaktadır. Aşağıdaki durumlarda yatay hat üzerine de McAlpine hava alma valfi uygulanmalıdır.
Yatay hattın başlangıç noktasından iniş borusuna olan uzunluğu 3 m den uzunsa,
Yatay hat üzerinde klozet, çamaşır makinası gibi yüksek debili deşarj sağlayan tesisatlar bağlı ise,
Yan yana birden fazla klozet, lavabo, duş vb. aynı yatay hat üzerine bağlı ise,
Konu ile ilgili bilgi için aşağıdaki videomuzu izleyebilirsiniz.
Ana iniş borumuza Junior Maxi HC47-30 uyguladık ancak yatay hatlarımızda da McAlpine valf uygulamak istiyoruz; bu noktalarda da Junior Maxi HC47-30 mu uygulamalıyız?
McAlpine Junior Maxi HC47-30 30 litre/saniye hava alma kapasitesine sahiptir ve birden fazla yan yana klozet, yan yana birden fazla banyonun bulunduğu ağır yük altındaki yatay hatların ihtiyacını karşılayabilir.
Diğer bir modelimiz Mini HC48 14.2 litre/saniye hava alma kapasitesi ile veya Junior Mini HC50 6.8 litre/saniye hava alma kapasitesi ile bir banyonun veya yan yana birden fazla lavabonun bağlı olduğu daha hafif yük altındaki yatay hatların ihtiyacına uygunudur.
Binamızın tamamına McAlpine havalık sistemini nasıl uygulayabiliriz?
Her binanın havalık sistemi o binaya özel olarak TS EN 12056 standardına uygun olarak tasarlanmalıdır. Binanızın havalık sisteminin projelendirilmesi konusunda bizden hizmet desteği alabilirsiniz.
Junior Maxi HC47-30'u dış mekanda kullanabilir miyim?
Valf dış mekanda kullanılmak isteniyor ise (çatı dışında, bina dış cephesinde) dış mekan kullanımına uygun olan modelimiz Maxi Outdoor VP100E kullanılmalıdır.
Junior Maxi HC47-30 montajı nasıl yapılır, kendim uygulayabilir miyim?
Hava alma valflerinin montajında, pis su hattının hangi noktalarına, hangi miktarda ve tipte uygulanması gerektiği EN 12056 standardı doğrultusunda projelendirilmelidir. Projelendirme konusunda yardıma ihtiyacınız olması durumunda lütfen bize başvurunuz.
Junior Maxi HC47-30 paket içerisinde bulunan adaptör conta sayesinde herhangi bir özel işçilik gerekmeksizin boruya kolaylıkla uygulanır.
Junior Maxi HC47-30 montajında aşağıdaki noktalara dikkat edilmelidir.
Junior Maxi HC47-30 atık su hattında negatif basıncın oluştuğu noktalara uygulanmalıdır. Maksimum koruma için dikey ve yatay hatların başlangıç (su akış yönünde) noktasına takılmalıdır.
DN70 ve DN100 borulara alet gereksinimi olmadan iterek takılabilir.
Kauçuk adaptör çıkarılarak DN80 ve DN90 borulara da uygulanabilir.
Junior Maxi HC47-30'un uygulandığı yer yeterli havanın mevcut olduğu bir alan olmalıdır. Valfi ulaşılabilir ve hava alabileceği bir yere monte edin.
Yağ, solvent, toz ve kirden arındırılmış temiz bir çevre koşulunda uygulanmalıdır.
Valf dik konumda monte edilmelidir.
Valfi atık su tesisatı test edildikten sonra uygulayın.
Eğer valf sıcaklığın 0°C'nin altına düşme olasılığı olan bir yere monte edilecek ise, boru içinde yoğuşan suyun donmasını engellemek için borunun soğuk alandan geçen kısmını en az 40 mm kalınlığında bir ısı yalıtımı ile yalıtın.
Çatı arasında kullanımda valfi, yalıtımın (örn. camyünü) en az 150 mm üzerinde uygulayın.
Yatay boru üzerinde uygulamada valfi borunun en az 100 mm üzerinde uygulayın.
Kalite ve standart uygunluk sertifikaları
McAlpine Junior Maxi HC47-30 TÜVRheinland tarafından EN 12380:2003'ü sağladığına dair sertifikalanmıştır ve standart içinde AI sınıfı sınıfına dahil olduğu belirtilmiştir.
EN12380:2003 - Avrupa Standardı
EN12380:2003 Standardı, üretici için binaların EN12056-2 Avrupa standardına uygun drenaj sistemlerinde kullanılacak hava alma şapkalarına ait, test metotlarını ve uygunluk değerlendirmelerini detaylı bir şekilde verir.
AI Sınıflandırması
Belirleme Faktörü |
Aralık/Pozisyon |
İsim |
Bağlandığı cihazın taşma seviyesinin altında bulunma izni
|
Evet |
A |
Hayır |
B |
|
Sıcaklık |
-20°C'den +60°C'ye 0°C'den +60°C'ye 0°C'den +20°C'ye |
I II III |
McAlpine Junior Maxi HC4730 taşma seviyesinin altındaki cihazlara takılabileceği ve geniş sıcaklık aralığında çalıştığı anlamına gelen AI sınıfı olarak belirlenmiştir.
CE Normu
Bir üründe başvurulan CE Normu, üretici tarafından o ürünün ilgili Avrupa Standartlarının gerekliliklerini yerine getirdiğini gösteren kendi kendine sertifikalandırmadır.
Üretim yeri: İngiltere

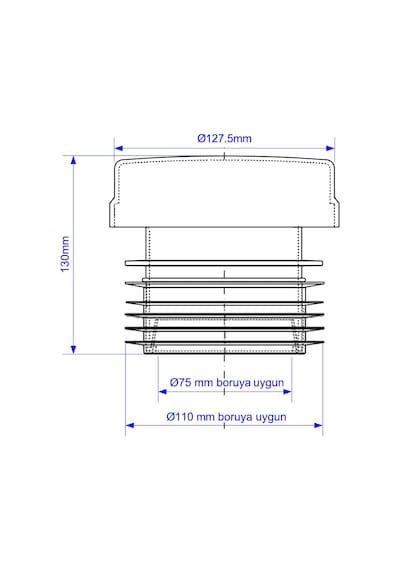

Ürün ölçüleri
YapıServis……1993’ten bugüne çözüm ortağınız.
YapıServis bina atık su ve yağmur suyu drenajı, su yalıtımı ve bina koruma ürünleri konularında Türkiye ve çevre ülke pazarlarında yenilikçi, yüksek kalitede, güvenilir yapı ürünlerinin tedarikçisi olarak hizmet vermektedir. Bina atık su ve yağmur suyu drenajı konusunda Dallmer, Studor, McAlpine ürünlerinin, su yalıtımı konusunda ise Hahne ürünlerinin distribütörlüğünü yürütmektedir. Bunun yanında, İsola markası altında su yalıtımı ve yapı kimyasalları ürünlerinin üretim ve dağıtımını sürdürmektedir.
